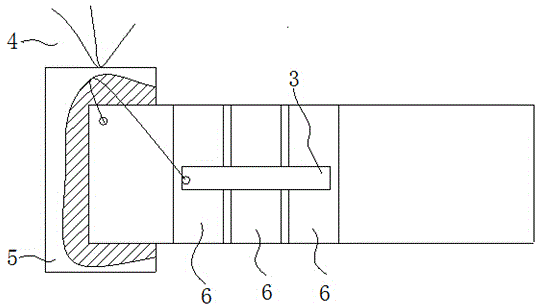

摘要：本实用新型公开了一种压电电扇的压电陶瓷片组装结构，包括在复合材料层上下两面上具有设置的压电陶瓷片；所述压电陶瓷片由多个压电陶瓷片模块有序组装组成，位于同一面上的各压电陶瓷片模块通过导电片串联。本实用新型的压电电扇的压电陶瓷片组装结构，采用多模块组装成一个大的压电陶瓷片，有效解决大块压电陶瓷片制作问题，简化制作工艺，同时模块化组装，可以任意组装成需要的尺寸，灵活多变，适应各种设计需求，此外还可以有效提高压电风扇组件的谐振频率，提高偏转幅度，增加风扇散热效果。降低压电陶瓷所受应力，提高器件寿命。
- 专利类型实用新型
- 申请人江苏联能电子技术有限公司;
- 发明人杨杰;张伟东;
- 地址225000 江苏省扬州市邗江区物港路42号
- 申请号CN201520740122.4
- 申请时间2015年09月23日
- 申请公布号CN204927355U
- 申请公布时间2015年12月30日
- 分类号H01L41/09(2006.01)I;
