一种焊接实验平台

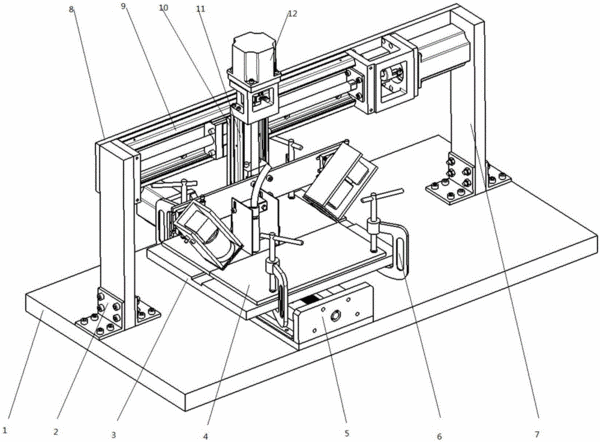

　　摘要：本实用新型公开了一种焊接实验平台，其包括支撑组件、三维调节组件、焊接组件和焊缝跟踪组件，其中支撑组件包括固定支座和安装在固定支座上的龙门支架；三维调节组件包括X向直线模组、Y向直线模组和Z向直线模组，X向直线模组安装在固定支座上，Y向直线模组水平安装在龙门支架上，Z向直线模组垂直安装在Y向直线模组上，并且其底端安装有固定板；焊接组件包括焊接母材支撑板和焊枪，焊接母材支撑板安装在X向直线模组上，焊枪固定在固定板上；焊缝跟踪组件包括焊缝跟踪相机和焊缝质量监测相机，其分设在固定板的两端。本实用新型通过焊枪三个方向的调节，具有可调节性好、可靠性高、焊接质量好等优点，为焊接实验提供平台基础。

专利类型实用新型
申请人华中科技大学;
发明人胡友民;谷勇;刘颉;李世明;丰波;公见文;王涛;李晨光;
地址430074 湖北省武汉市洪山区珞喻路1037号
申请号CN201520672403.0
申请时间2015年09月01日
申请公布号CN204913020U
申请公布时间2015年12月30日
分类号B23K9/095(2006.01)I;B23K9/127(2006.01)I;B23K9/32(2006.01)I;B23K37/00(2006.01)I;
