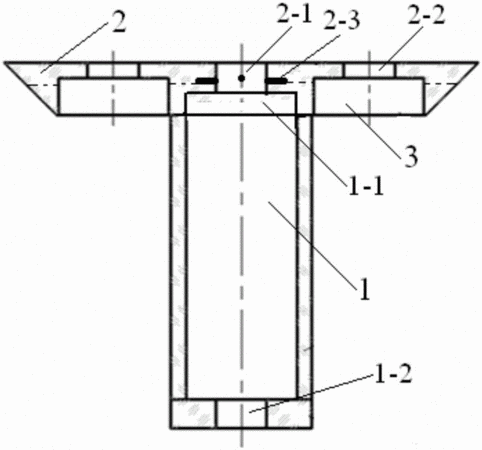

摘要：本实用新型公开了一种用于对药溶仪搅拌转杆同轴度进行检测的装置，其结构是：校准筒与校准平盘垂直组装为一体，校准筒与校准平盘的圆心位于同一中心线。校准平盘圆心设有校正孔，在校准平盘上设有两个呈90°的圆形水平池，两个圆形水平池的中心在一个同心圆上，两个圆形水平池内均镶嵌有气泡式水平仪。在校准平盘内设有3个位移传感器探头，每个位移传感器探头的顶端均位于校正孔的内径壁面，每个位移传感器探头间隔120°。采用本装置可明显提高检测速率，试验过程以及检测结果可用数字示出，从而提高了检测搅拌转杆同轴度的准确度和重复性。该装置结构比传统的单孔“定中”更准确。检测过程易于操作，避免了人为误差。
- 专利类型实用新型
- 申请人天津市天大天发科技有限公司;
- 发明人段学峰;吴娱;潘晓蕾;
- 地址300190 天津市南开区南开工业园平昌道7号
- 申请号CN201520284028.2
- 申请时间2015年05月05日
- 申请公布号CN204902817U
- 申请公布时间2015年12月23日
- 分类号G01B21/24(2006.01)I;
