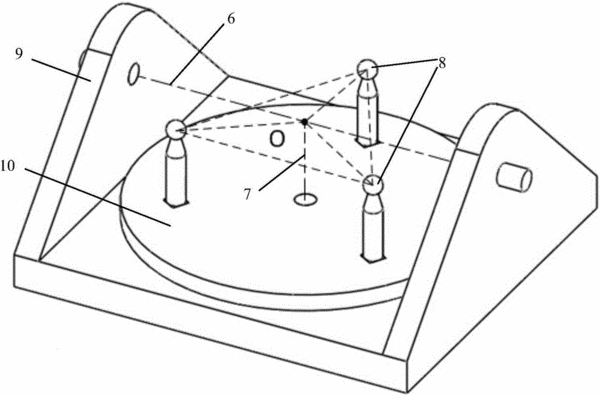

摘要：本实用新型公开了一种五轴联动机床旋转轴的几何误差连续测量装置，其包括激光位移传感器和旋转轴组件，所述激光位移传感器安装在待测的五轴联动机床的主轴上；所述旋转轴组件包括摆动轴A和回转轴C，摆动轴A安装在五轴联动机床的摇篮式摆动台上，回转轴C安装在五轴联动机床的回转式工作台上，并且摆动轴A的轴线与回转轴C的轴线垂直相交；所述回转式工作台安装在所述摇篮式摆动台之上；所述回转式工作台上安装有三个不共线的标定球。本实用新型利用斜曲面建立待测刚体X、Y、Z三个方向位置偏差的映射关系，将X、Y、Z三个维度的平移映射为单一维度的距离变化，在一次装卡的同时实现了连续采样，具有测量效率高、精度高等优点。
- 专利类型实用新型
- 申请人华中科技大学;
- 发明人周向东;唐小琦;蒋周翔;宋宝;熊烁;蒋立泉;陈天航;谢远龙;乔文君;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201520648226.2
- 申请时间2015年08月25日
- 申请公布号CN204893581U
- 申请公布时间2015年12月23日
- 分类号B23Q17/24(2006.01)I;
