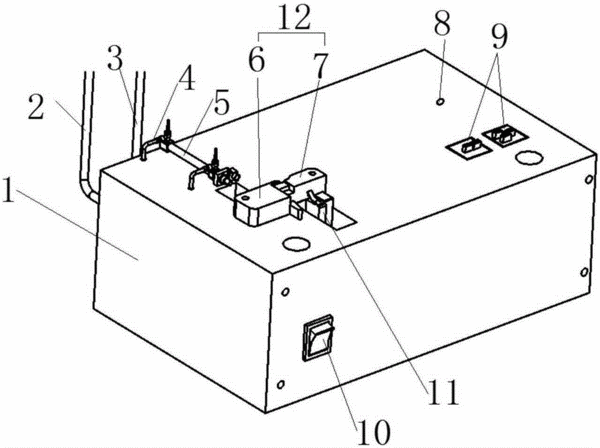

摘要：本实用新型公开了一种PCBA测试机台，包括箱体，其中所述箱体内设有控制装置，控制装置包括电源板与控制板，箱体的前侧面设有电源开关，箱体的上表面设有放板底座与转接板，转接板的后侧设有显示灯，放板底座包括左底座与右底座，左底座在左底座与右底座的交界处设有直角挡块，右底座在左底座与右底座的交界处设有阶梯支撑，放板底座的前侧设有启动开关，放板底座的后侧设有打点笔气缸，控制板与电磁阀相连，箱体的后侧面上设有电源线和气管，其中电源线、电源板与电源开关三者相连，气管的末端设有电磁阀，电磁阀上分别与打点笔气缸、控制板相连。本PCBA测试机是用于防止PCB板并自动打点的测试机。
- 专利类型实用新型
- 申请人深圳市金华联电子有限公司;
- 发明人刘巨锋;
- 地址518100 广东省深圳市龙华新区大浪办事处浪口社区英泰工业路11栋202、203
- 申请号CN201520522197.5
- 申请时间2015年07月17日
- 申请公布号CN204882812U
- 申请公布时间2015年12月16日
- 分类号G01R31/28(2006.01)I;
