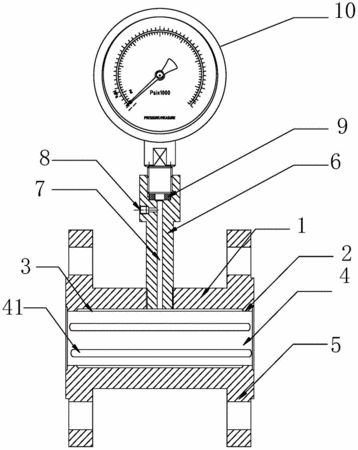

摘要：本实用新型提供一种法兰圆筒式的压力表。其包括一仪表头以及一固定机构，该固定机构包括：一管状本体，该管状本体的两端均设有一法兰；一设置在该管状本体的侧壁的支架，该支架的中轴线与该管状本体的中轴线相垂直；该支架内设有一介质传递通道，该支架的自由端与该仪表头连接；在该管状本体的内部设有一将该介质传递通道与该管状本体的内部隔离开的隔膜，筒型隔膜表面设有若干用于缓冲周向张力的压花。本实用新型中的法兰圆筒式的压力表切实有效地简化了压力表在工作管路上的安装步骤，在不需要破坏工作管道内部结构的情况下实现可靠的监控，便于后期的维护。
- 专利类型实用新型
- 申请人上海朝辉压力仪器有限公司;
- 发明人伍正辉;陈明;
- 地址200433 上海市杨浦区翔殷路81号3幢2006室
- 申请号CN201520628480.6
- 申请时间2015年08月19日
- 申请公布号CN204881967U
- 申请公布时间2015年12月16日
- 分类号G01L19/00(2006.01)I;
