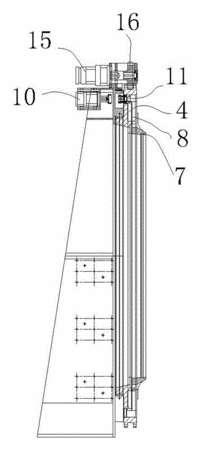

摘要：航空器燃料存储筒的搅拌摩擦焊装置用外夹具总成，包括支架，支架内设有可相对设置的转动的两座盘座，支架上设有用于驱动盘座转动的第一驱动机构；盘座具有用于容纳工件的圆形通孔，两盘座相对的端面上各自设有一圈内凹的盘槽，盘槽内设有驱动盘，驱动盘的朝外的端面上设有螺旋槽，支架上设有用于驱动驱动盘转动的第二驱动机构，第二驱动机构可与驱动盘之间脱离；还包括若干夹块，夹块包括夹头和由夹头向后延伸的夹脚，夹脚上设有与螺旋槽适配的槽齿，槽齿嵌入螺旋槽内，夹头沿盘座的圆形通孔排布；盘座的端面上设有覆盖盘槽的盘盖，盘盖上开设有供夹脚通过的脚孔。本实用新型结构较简单，操作方便。
- 专利类型实用新型
- 申请人宁波金凤焊割机械制造有限公司;
- 发明人章德均;华庆强;
- 地址315336 浙江省宁波市杭州湾新区兴慈七路337号
- 申请号CN201520607856.5
- 申请时间2015年08月13日
- 申请公布号CN204867804U
- 申请公布时间2015年12月16日
- 分类号B23K20/12(2006.01)I;B23K101/12(2006.01)N;
