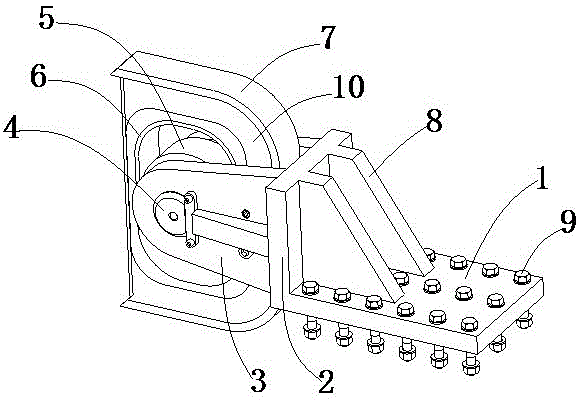

摘要:本实用新型公开了一种抗形变连接结构,解决了连接结构之间由于形变问题造成损失的问题。它包括底板、竖板、支撑板、中心轴以及拉环;所述的竖板垂直连接在底板上表面,且位于一边缘处,所述的支撑板连接在该竖板的外侧;所述的支撑板为两块,所述的中心轴连接在两块支撑板之间,在该中心轴上套装有轴承;所述的拉环内腔为长圆形,长圆形的短轴方向与轴承的外圈紧密配合。本实用新型的抗形变连接结构,通过底板、竖板、支撑板等的配合,具有结构简单、便于制作且不因环境热胀冷缩变形损坏的特点。
- 专利类型实用新型
- 申请人安徽省建筑设计研究院有限责任公司;北京强度环境研究所;北京航天斯达科技有限公司;
- 发明人孙苹;毕功华;吴文锦;王士朝;代建平;
- 地址230000 安徽省合肥市庐阳区环城南路28号
- 申请号CN201520542994.X
- 申请时间2015年07月24日
- 申请公布号CN204850059U
- 申请公布时间2015年12月09日
- 分类号E04B1/38(2006.01)I;
