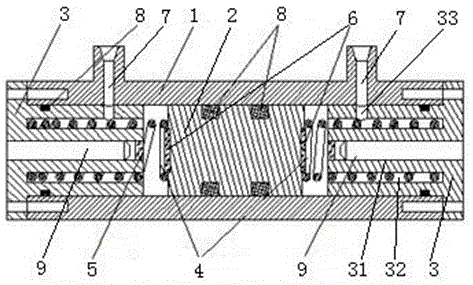

摘要：本实用新型提供一种单活塞阻尼式光纤差压传感器探头结构，壳体为筒形结构，壳体内滑动设置有活塞，活塞的两端分别设置有一个弹簧，两个弹簧的一端均固定于活塞上，壳体的两端分别密封固定有端盖，两个弹簧的另一端分别固定于所对应的端盖上，两个端盖上的相对位置上分别开设有一个贯通所在端盖3的探头插孔，两个探头插孔内分别密封设置有透光片，两个探头插孔内位于透光片的外侧分别设置有指向活塞的光纤探头，光纤探头均与活塞的端面相垂直，活塞两端与光纤探头相对的位置处分别固定有反光片。以解决现有差压传感器在很多场合并不适用，实用性不强，无法满足实际压差测量要求的问题。本实用新型属于压差检测领域。
- 专利类型实用新型
- 申请人贵州大学;
- 发明人胡浩;钟丽琼;陈明强;
- 地址550025 贵州省贵阳市贵州大学花溪北校区科技处
- 申请号CN201520494990.9
- 申请时间2015年07月10日
- 申请公布号CN204788772U
- 申请公布时间2015年11月18日
- 分类号G01L13/00(2006.01)I;
