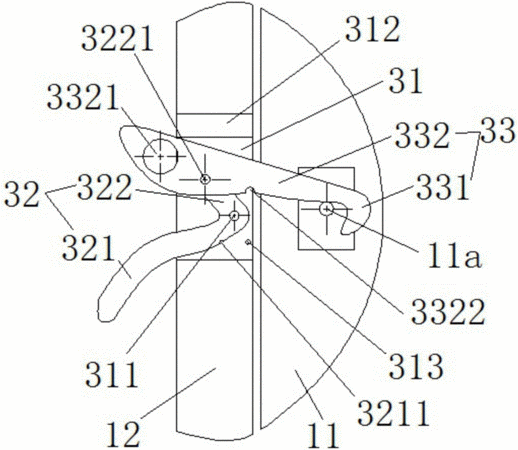

摘要:本实用新型为一种双杠杆式锁门烘箱,包括柜体门框以及一侧铰接于所述柜体门框上的柜门,所述柜门外侧设有关紧把手,所述柜体门外侧设有用于配合固定所述把手锁紧柜门的凸起,所述关紧把手包括固定座、手柄和锁钩,所述固定座固定于所述柜门侧方,所述固定座上方设有一挡块,所述手柄包括把手区和折角区,所述手柄通过位于把手区和折角区过渡位置的第一转轴转动固定于所述固定座正面,所述锁钩包括钩形区和杠杆区,所述杠杆区通过第二转轴转动固定于所述折角区末端。本实用新型采用了双杠杆式的关紧把手结构,只需要操作手柄进行约90°范围内的旋转即可实现勾住凸起和压紧的效果,动作简单。
- 专利类型实用新型
- 申请人苏州宏瑞达新能源装备有限公司;
- 发明人王传海;库鹏;
- 地址215000 江苏省苏州市高新技术产业开发区青花路16号7幢
- 申请号CN201520479492.7
- 申请时间2015年07月06日
- 申请公布号CN204787754U
- 申请公布时间2015年11月18日
- 分类号F26B25/12(2006.01)I;
