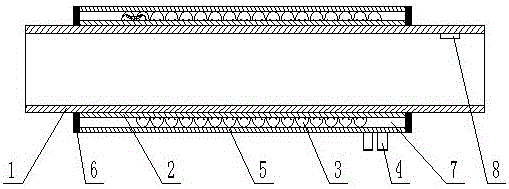

摘要:本实用新型涉及一种加热型热水器水管,属于热水器领域,具体包括管壁为导热绝缘材料的水管(1)、包裹水管(1)的金属壁层(2)、均匀螺旋式缠绕于金属壁层(2)上的电热丝(3)、与电热丝(3)相接的引线(4)、将电热丝(3)外层包裹的耐高温绝缘层(5)、电热丝(3)两端的封盖(6)、在电热丝(3)周围空隙填充氧化镁粉(7)、与水管(1)内壁相连的温度控制器(8)。该热水器水管将水管(1)与加热装置有效的集成为一体,电热丝(3)通过金属壁层(2)有效的传递热量,使得整个加热水管效率大幅提高。同时,结构安全简便,成本低。此外,本实用新型便于安装,易于使用,可通过工厂实现大批量生产。
- 专利类型实用新型
- 申请人西华大学;
- 发明人张建伟;向中凡;李金宽;蒋亚风;
- 地址610039 四川省成都市金牛区土桥金周路999号
- 申请号CN201520484447.0
- 申请时间2015年07月08日
- 申请公布号CN204787287U
- 申请公布时间2015年11月18日
- 分类号F24H9/18(2006.01)I;F24H9/20(2006.01)I;
