    装框机涂装定位装置

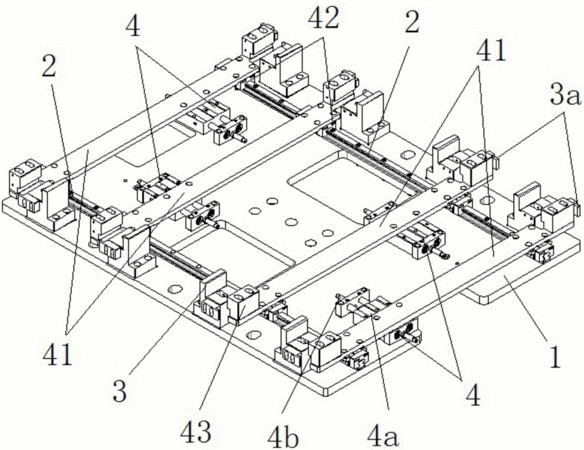

      摘要:本实用新型为一种装框机涂装定位装置,包括基板,所述基板正面设有互相平行的两条滑轨、沿所述滑轨方向排列且对称的四对静夹爪和位于中间四个气缸,每个所述气缸驱动一垂直于所述滑轨方向的传动条,每个所述传动条下方的两侧各设有一配合其一导轨的滑块,每个所述传动条上方的两侧各设有一配合其一静夹爪的动夹爪。本实用新型通过一个气缸驱动传动条控制一对动夹爪同步运动,利用滑块与滑轨的配合限制了传动条只能沿着滑轨方向移动,提高了传动条运动前后的平行度,确保型材被夹住后其上的上胶槽严格对应注胶口运动轨迹,保证了上胶的正常进行。
    • 专利类型实用新型
    • 申请人苏州宏瑞达新能源装备有限公司;
    • 发明人张文忠;
    • 地址215000 江苏省苏州市高新技术产业开发区青花路16号
    • 申请号CN201520469106.6
    • 申请时间2015年07月02日
    • 申请公布号CN204769440U
    • 申请公布时间2015年11月18日
    • 分类号B05C13/02(2006.01)I;
