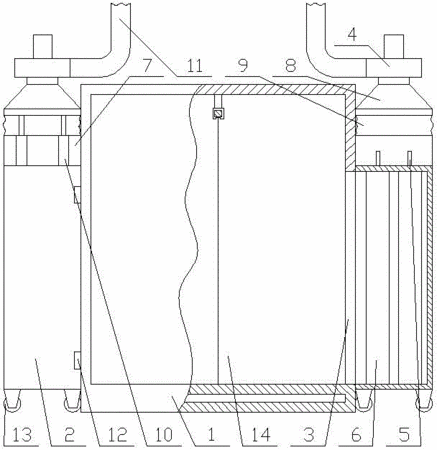

摘要:本实用新型公开了一种喷塑机的分体式除尘装置,包括喷塑机,所述喷塑机的两侧分别除尘柜,所述除尘柜与喷塑机接触的一侧为敞口结构,喷塑机与除尘柜接触的一侧侧壁设有与除尘柜匹配的通孔,所述除尘柜的顶部设有抽风机,所述抽风机的进风口通过连接管与除尘柜内连通,抽风机的出风管与外界连通,所述抽风机与喷塑机固定,所述连接管通过活塞与进风口上下活动连接。从上述结构可知,本实用新型通过将除尘柜与喷塑机和抽风机分离,便于除尘柜更换,每进行一种颜色的喷塑,就用对应的除尘柜,不仅便于去除除尘柜中的涂料颗粒,而且由于每个除尘柜内积累的涂料颗粒为单一颜色,可以回收再利用除尘柜中的涂料颗粒,降低企业的生产成本。
- 专利类型实用新型
- 申请人江苏奇乐娃实业有限公司;
- 发明人胡建超;
- 地址223200 江苏省淮安市淮安区施河镇工业集中区
- 申请号CN201520418195.1
- 申请时间2015年06月17日
- 申请公布号CN204769349U
- 申请公布时间2015年11月18日
- 分类号B05B15/12(2006.01)I;
