    一种FCT测试工装

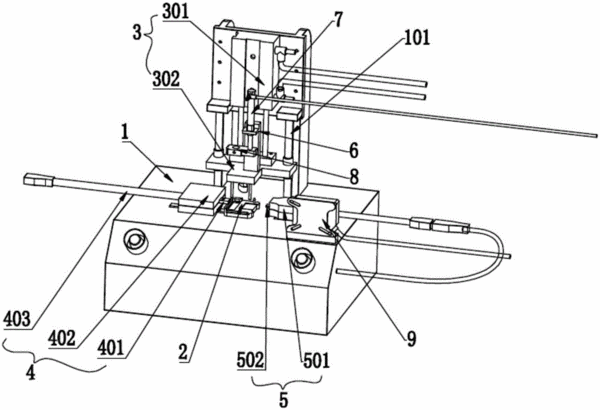

      摘要:本实用新型公开了一种FCT测试工装,用于对设有USB端口及针插式端口的待测PCBA板进行功能测试,包括机架,所述机架上设有用于放置待测PCBA板的载板,所述载板的上方设有用于对待测PCBA板进行固定的定位机构,所述载板的侧边设有用于连接待测PCB板的USB端口的USB连接装置及用于连接待测PCB板的针插式端口的数据线连接装置,所述USB连接装置、数据线连接装置分别与机架滑动配合,所述USB连接装置、数据线连接装置电性连接有PCBA测试机。本实用新型可以方便且快速的实现待测PCBA板与PCBA测试机连接,且可以同时测试多项功能,大大提高测试效率。
    • 专利类型实用新型
    • 申请人深圳市金华联电子有限公司;
    • 发明人刘巨锋;
    • 地址518100 广东省深圳市龙华新区大浪办事处浪口社区英泰工业路11栋202、203
    • 申请号CN201520452705.7
    • 申请时间2015年06月26日
    • 申请公布号CN204731275U
    • 申请公布时间2015年10月28日
    • 分类号G01R1/04(2006.01)I;
