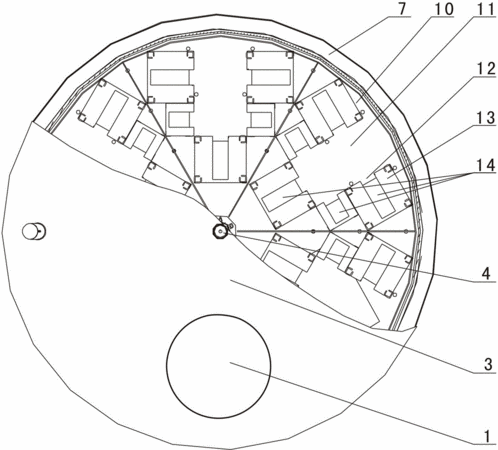

摘要:本实用新型公开了一种液氮冻存罐的冻存盒放置装置,液氮冻存罐包括罐体和上盖,上盖设有盖口,盖口上安装有盖板,冻存盒放置装置包括设于罐体内并与中心轴下端固定连接的托盘和安装于托盘上的冻存架;冻存架为多层结构,每层冻存架包括在以中心轴为中心的圆周方向设置的多个冻存区域,每个冻存区域中的冻存架上分别设有多个与盖口位置对应的操作孔,操作孔周围的冻存架上设有多个用于放置冻存盒的放置区,每个放置区靠近操作孔的位置设有缺口。本实用新型通过将冻存架设为多层结构,在每层冻存架上设置操作孔,并将用于放置冻存盒的放置区设于操作孔的周围,显著地增加了冻存盒的放置数量,并便于存取,基本不增加成本即可完成扩容或减容。
- 专利类型实用新型
- 申请人中国人民解放军军事医学科学院;青岛海尔特种电器有限公司;四川盛杰低温设备制造股份有限公司;
- 发明人陈浩宇;何跃忠;刘丽萍;刘占杰;唐文明;但军;
- 地址100071 北京市海淀区太平路27号
- 申请号CN201520009989.2
- 申请时间2015年01月08日
- 申请公布号CN204713816U
- 申请公布时间2015年10月21日
- 分类号B65D90/54(2006.01)I;B65D90/00(2006.01)I;
