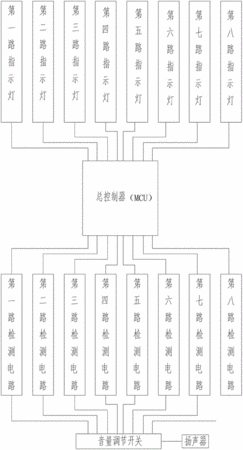

摘要：本实用新型提供一种用于对工业音频线路进行回路检测的、且准确率高、易于操作的模块化工业音频回路信号检测系统，本系统它包括总控制器、至少两路检测电路，每路检测电路它包括信号采集单元；与信号采集单元连接的信号滤波单元，以及与信号滤波单元连接的信号处理单元，信号处理单元包括主控器、均与该主控器连接的第一比较器和第二比较器、以及与主控器连接的反馈抑制电路，信号处理单元还包括均与主控器连接的振荡电路、存储模块、以及与反馈抑制电路和第二比较器均连接的状态显示电路；还包括与第一比较器连接的整流电路、以及与整流电路连接的音频输出信号连接头；开关电路、控制器还与总控制器连接。
- 专利类型实用新型
- 申请人南昌华音电子科技有限公司;
- 发明人姜祥微;
- 地址330000 江西省南昌市南昌小蓝经济开发区富山大道1155号
- 申请号CN201520387044.4
- 申请时间2015年06月08日
- 申请公布号CN204695554U
- 申请公布时间2015年10月07日
- 分类号G08C25/00(2006.01)I;
