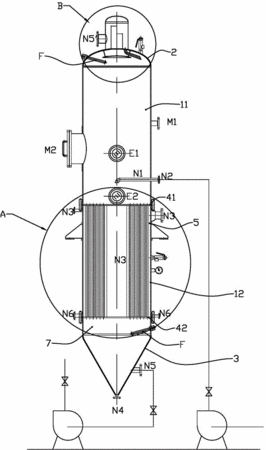

摘要：本实用新型公开了一种用于有机溶剂分离的蒸发器，包括罐体、罐顶和罐底，罐体包括罐体上部、罐体下部，罐体上部设有进料口，罐体还设有第一刮板和第二刮板，两个刮板均设有刮板通孔，两个刮板之间设有密闭的蒸汽腔，蒸汽腔设有蒸汽进口和冷凝水出口，蒸汽腔中设有轴向排列的若干蒸发管，该蒸发管的上下端分别与第一刮板和第二刮板上的刮板通孔连通，蒸发管与蒸发管之间具有流动空隙，第二刮板与罐底之间设有回流腔，回流腔与第二刮板的刮板通孔连通，回流腔和罐顶均设有温度计，罐底设有重成分出料口和排污口，罐顶设有轻成分出料口，罐体上部还设有检修人口和观察视镜。本实用新型具有蒸发分离效果好，体积小、加工方便且便于安装检修的优点。
- 专利类型实用新型
- 申请人浙江创兴化工设备有限公司;
- 发明人朱尼生;
- 地址325000 浙江省温州市龙湾区高新园区纪风路155号
- 申请号CN201520328596.8
- 申请时间2015年05月20日
- 申请公布号CN204684686U
- 申请公布时间2015年10月07日
- 分类号B01D1/06(2006.01)I;B01D1/30(2006.01)I;
