快装冰热饮水机

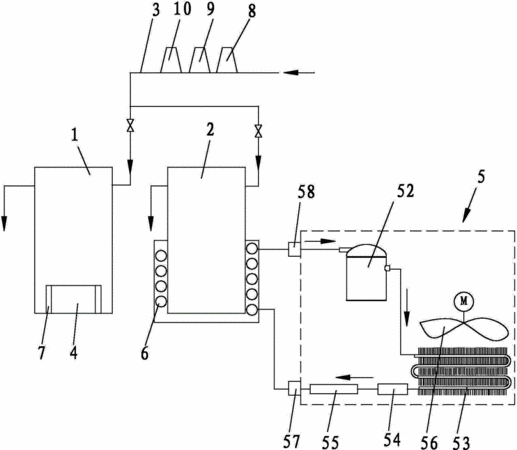

　　摘要：本实用新型涉及饮水机技术领域，特指快装冰热饮水机，包括有热水胆、冰水胆、连接外部水源的进水管、快装冰机模组，热水胆内部设有电加热器，快装冰机模组包括有模组盒体，模组盒体内部设有压缩机、冷凝器、干燥过滤器、毛细管、正对冷凝器设置的散热风机，模组盒体外部设有高压端管道接口、低压端管道接口，本实用新型将压缩机、冷凝器、干燥过滤器、毛细管、散热风机等部件装入模组盒体内并预留高压端管道接口、低压端管道接口组成快装冰机模组，组装时，只需将冰水胆的蒸发器分别与高压端管道接口、低压端管道接口连接，并将进水管分别连接到热水胆的进水口、冰水胆的进水口即可完成组装，组装方便快捷，效率高。

专利类型实用新型
申请人广东全众节能环保科技有限公司;
发明人李劲松;
地址523000 广东省东莞市东城区石井莞樟路2号C座
申请号CN201520406680.7
申请时间2015年06月13日
申请公布号CN204683338U
申请公布时间2015年10月07日
分类号A47J31/00(2006.01)I;A47J31/44(2006.01)I;A47J31/46(2006.01)I;A47J31/56(2006.01)I;
