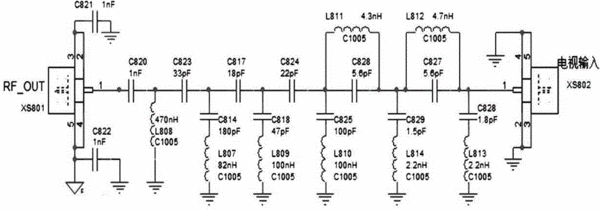

摘要：本实用新型公开了一种滤除EOC、WIFI干扰的数字电视天线隔离器，包括RF信号OUT端子、有线电视的地线端和有线电视的输入端，所述RF信号线缆输出地端与有线电视地端之间增设避免电位差干扰的隔直电容，所述隔直电容C820一路通过电感L808到地，另一路接滤除低频段干扰的三级LC陷波滤波器，再接滤除EOC干扰的两级LC陷波滤波器，然后接滤除WIFI干扰的二级LC陷波滤波器，最后进入有线电视的输入端。与现有隔离器相比较，本实用新型将其连接到有线数字电视机的信号输入端子与RF信号输出端子之间，一方面隔离地线电位并保持信号连接的畅通，另一方面，防止混入EOC、WIFI干扰信号影响数字电视画面质量。
- 专利类型实用新型
- 申请人四川长虹电器股份有限公司;
- 发明人史青;汪海林;
- 地址621000 四川省绵阳市高新区绵兴东路35号
- 申请号CN201520277639.4
- 申请时间2015年04月30日
- 申请公布号CN204652547U
- 申请公布时间2015年09月16日
- 分类号H04N7/10(2006.01)I;
