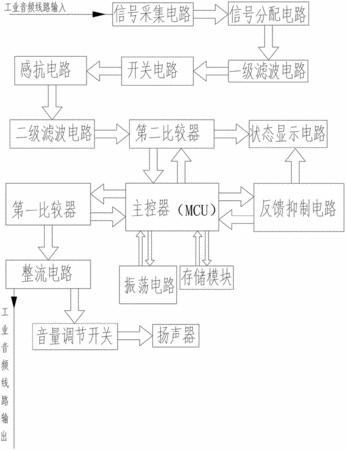

摘要：本实用新型提供一种用于对工业音频线路进行回路检测的、且准确率高、易于操作的工业音频回路信号检测装置，它包括用于采集工业音频线路中信号的信号采集单元；与所述信号采集单元对应连接的信号滤波单元，以及与所述信号滤波单元对应连接的信号处理单元，所述信号处理单元包括主控器、均与该主控器对应连接的第一比较器和第二比较器、以及与所述主控器对应连接的反馈抑制电路，所述信号处理单元还包括均与该主控器对应连接的振荡电路、存储模块、以及与所述反馈抑制电路和第二比较器均连接的状态显示电路；本装置还包括与所述第一比较器的输出端对应连接的整流电路、以及与所述整流电路的输出端对应连接的音频输出信号连接头。
- 专利类型实用新型
- 申请人南昌华音电子科技有限公司;
- 发明人姜祥微;
- 地址330000 江西省南昌市南昌小蓝经济开发区富山大道1155号
- 申请号CN201520387330.0
- 申请时间2015年06月08日
- 申请公布号CN204632099U
- 申请公布时间2015年09月09日
- 分类号G08C25/00(2006.01)I;
