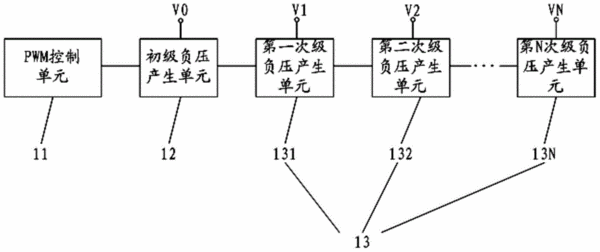

摘要：本实用新型公开了一种多级负压产生电路，包括PWM控制单元、初级负压产生单元以及由N个次级负压产生单元串联构成的次级负压产生电路；N大于或等于1；所述PWM控制单元的PWM输出端与所述初级负压产生单元的输入端连接；所述次级负压产生电路的输入端与所述初级负压产生单元的输出端连接。通过在所述初级负压产生单元的输出端串联N个次级负压产生单元，可以同时产生不同的负压值，并且时序更容易控制，电路结构更加简单，成本更低。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人熊正;
- 地址510663 广东省广州市高新技术产业开发区科学城科珠路192号4楼
- 申请号CN201520348437.4
- 申请时间2015年05月26日
- 申请公布号CN204615628U
- 申请公布时间2015年09月02日
- 分类号H02M1/08(2006.01)I;
