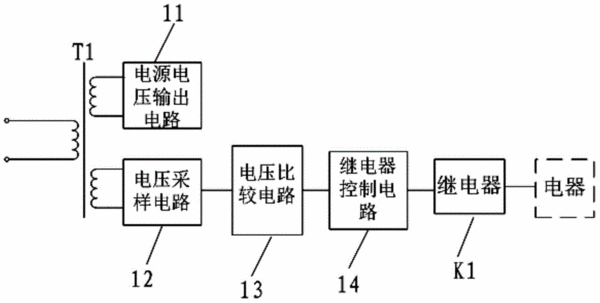

摘要：本实用新型公开了一种过欠压保护电路，包括变压器、电源电压输出电路、电压采样电路、电压比较电路、继电器以及继电器控制电路；变压器具有第一副边绕组和第二副边绕组；电源电压输出电路跨接在第一副边绕组；电压采样电路跨接在所述第二副边绕组，且其输出端连接到电压比较电路的输入端；电压比较电路的输出端连接到继电器控制电路的输入端；继电器控制电路的输出端连接到继电器的控制端。在电源电压发生过压或欠压时，切断电器与电源之间的连接，及时地保护电器，避免对用户造成很大的经济损失。本实用新型还提出一种空调压缩机通电保护电路，可以避免压缩机低压大电流运行而损坏，对整个空调运行系统进行实时、有效保护，且成本低。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人李轻;
- 地址510663 广东省广州市高新技术产业开发区科学城科珠路192号4楼
- 申请号CN201520350618.0
- 申请时间2015年05月26日
- 申请公布号CN204615356U
- 申请公布时间2015年09月02日
- 分类号H02H3/20(2006.01)I;H02H3/24(2006.01)I;
