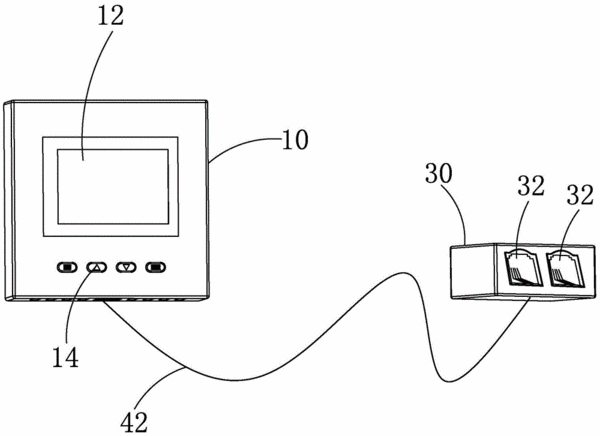

摘要：一种采用RJ45接口的RS485总线型温湿度监控模块，包括外壳和与该外壳相适配的安装底板，包括电路板和连接装置，该电路板安装于该外壳内，该电路板包括有电源模块、通讯模块和接线端子，该接线端子分别与该电源模块和通讯模块电性连接，该连接装置包括与该接线端子相对应的接线端子排和RJ45端子，该接线端子排通过跳接线与该RJ45端子连接。本实用新型通过在原有模块上进行改造，再通过设置于电路板上的可插拔端子排，安装时只需制作两个水晶头，分别对接在RJ45端子上，即可实现了温湿度模块的两两串接，既方便了工程人员对该温湿度模块的安装接线，减轻了他们的劳动强度，提高了维护或维修效率，还避免了在接线时由于螺丝松动造成设备的无法正常使用。
- 专利类型实用新型
- 申请人深圳市计通智能技术有限公司;
- 发明人蒋志文;陈沐;周龙斌;钟磊;
- 地址518000 广东省深圳市福田区车公庙天吉大厦F5.8厂房7B2
- 申请号CN201520299441.6
- 申请时间2015年05月11日
- 申请公布号CN204612761U
- 申请公布时间2015年09月02日
- 分类号G01D21/02(2006.01)I;
