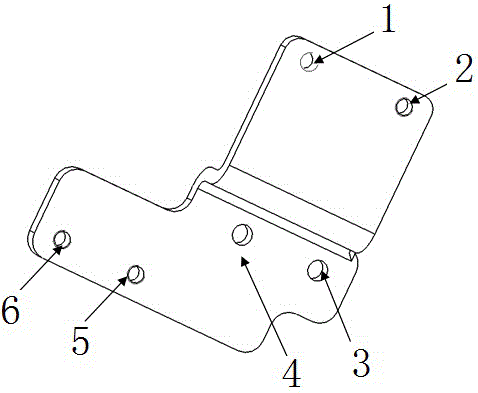

摘要:本实用新型公开了一种新型柴油滤清器支架,特征是上板与下板之间有过渡连接板连接,分成上下平行的上下板,上板上方有第一安装孔、第二安装孔,下板底下方有第五安装孔、第六安装孔,下板上方有第三安装孔、第四安装孔,第一安装孔、第二安装孔为柴油滤清器安装孔,第三安装孔、第四安装孔为柴油滤清器支架安装在发动机安装孔,第五安装孔、第六安装孔为燃油分配器安装孔,柴油滤清器支架安装在发动机进气管上。优点是通过设计柴油滤清器支架提高了柴油滤清器的位置,避免了与车架的干涉,方便整车装配观察进、回油孔的方向标签,降低成本,布置紧凑。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人杨宗霖;王炎文;梁林;庞凤;
- 地址537005 广西壮族自治区玉林市玉州区天桥西路88号
- 申请号CN201520195722.7
- 申请时间2015年04月02日
- 申请公布号CN204610101U
- 申请公布时间2015年09月02日
- 分类号F02M37/22(2006.01)I;
