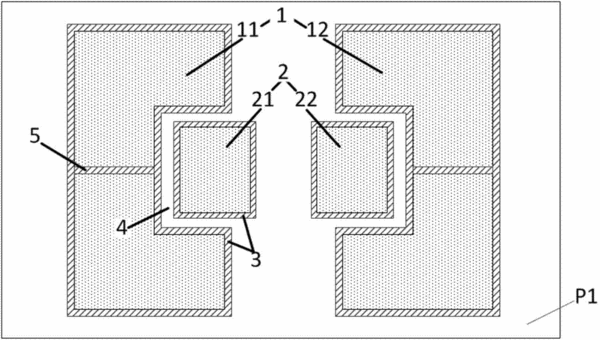

摘要：本实用新型公开了一种电路板，包括设置在板面上的第一焊盘和第二焊盘；所述第一焊盘的面积比所述第二焊盘的面积大；所述第一焊盘围绕所述第二焊盘，呈半包围或全包围结构；所述第一焊盘和所述第二焊盘之间具有间隙，所述间隙填充有阻焊油，形成阻焊桥。本实用新型通过板面上的第一焊盘和第二焊盘，可分别安装采用不同焊盘标准的元件，节约板材空间。同时通过使用阻焊油将印制电路板上的第一焊盘和第二焊盘隔开，避免大小焊盘叠加造成零件立碑和空焊等不良现象的发生。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人谢慧;陈亮;
- 地址510663 广东省广州市高新技术产业开发区科学城科珠路192号4楼
- 申请号CN201520256760.9
- 申请时间2015年04月24日
- 申请公布号CN204598464U
- 申请公布时间2015年08月26日
- 分类号H05K1/11(2006.01)I;H05K1/02(2006.01)I;
