    全悬挂式辊道秤

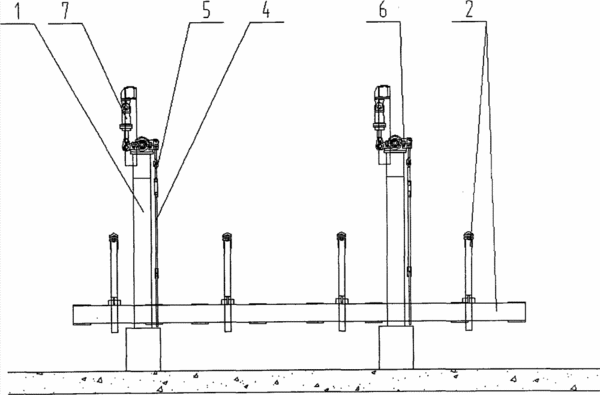

      摘要:本实用新型的目的是提供一种用于连铸及轧钢生产线钢坯在线称重的辊道秤,包括辊道、承重支架、秤体、悬挂连杆、传感器、升降机构、液压缸、控制系统等,其特征在于:设置在辊道两侧的承重支架上安装升降机构,升降机构的升降由液压缸驱动,升降机构通过上悬挂连杆和称重传感器的一端连接,称重传感器的另一端通过下悬挂连杆和秤体连接,当控制系统中的热检测仪检测到钢坯到位信号后,液压缸驱动升降机构开始上升,当升降机构上升至设定高度后,两升降机构通过悬挂连杆和秤体将钢坯顶起离开辊道辊子,这样钢坯的重量通过秤体、悬挂连杆将受力传给传感器,传感器再把重量信号传给仪表和工业计算机。本实用新型是在原有生产线不动的情况下对高温的钢坯进行计量称重,安装调试过程不影响用户正常生产且无需对辊道进行改造,具有计量精度高、性能稳定可靠等优点,能适应现场振动、冲击、高温、水汽等恶劣生产环境。
    • 专利类型实用新型
    • 申请人北京研博新创科技发展有限公司;
    • 发明人张虎飞;
    • 地址100085 北京市海淀区上地东路25号
    • 申请号CN201520073939.0
    • 申请时间2015年01月29日
    • 申请公布号CN204583865U
    • 申请公布时间2015年08月26日
    • 分类号B21B38/00(2006.01)I;G01G17/00(2006.01)I;
