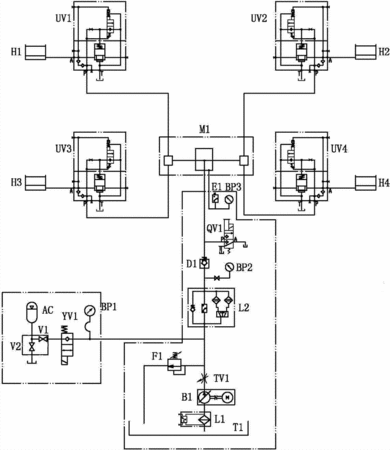

摘要：本实用新型涉及一种多工位闭式四点机械压力机滑块抗偏载的液压系统，齿轮泵入口通过自封吸油过滤器与油箱的底部相通，齿轮泵出口与双筒高压过滤器的入口相连，双筒高压过滤器出口与单向阀入口相连，单向阀出口与分油块的入口相连，分油块的各出口分别与第一卸荷阀、第二卸荷阀、第三卸荷阀和第四卸荷阀的进油口相连；第一卸荷阀、第二卸荷阀、第三卸荷阀和第四卸荷阀的泄油口分别与油箱相连；第一卸荷阀的工作油口与第一滑块油缸的下腔相连，第二卸荷阀的工作油口与第二滑块油缸的下腔相连，第三卸荷阀的工作油口与第三滑块油缸的下腔相连，第四卸荷阀的工作油口与第四滑块油缸的下腔相连。该液压系统可以实现每个点的过载卸荷压力值不一样。
- 专利类型实用新型
- 申请人江苏扬力集团有限公司;
- 发明人郑义祥;林雅杰;刘吉霞;曹阳;张加正;朱德宝;姜维;
- 地址225000 江苏省扬州市邗江区邗江工业园扬力路99号
- 申请号CN201520159629.0
- 申请时间2015年03月20日
- 申请公布号CN204572585U
- 申请公布时间2015年08月19日
- 分类号F15B1/02(2006.01)I;F15B11/16(2006.01)I;F15B13/06(2006.01)I;F15B21/04(2006.01)I;B30B15/16(2006.01)I;
