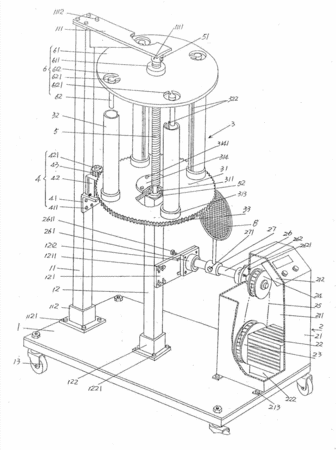

摘要：一种羽毛球自动发球机，属于羽毛球教学暨训练用的体育器材。包括机座，其左端设立柱，立柱的顶部固定丝杆支承臂的左端，丝杆支承臂的右端构成为水平悬臂端且固定丝杆固定座，机座的中部设回转盘立柱，回转盘立柱的高度比立柱的高度低且在右侧固定球拍轴支承板；球拍发球驱动机构，设在机座的右端且支承于球拍轴支承板上；载球机构，设在回转盘立柱的顶部；回转盘驱动机构，设在立柱上且与载球机构配合；丝杆，其上端与丝杆固定座固定、下端与立柱的顶部固定；逐球机构，设在丝杆上且与载球机构配合。方便制造与装配，成本低；供球拍发球驱动机构准确击发；保障载球机构的出球节奏与球拍发球驱动机构的动作节奏相一致，避免漏发球现象。
- 专利类型实用新型
- 申请人常熟理工学院;
- 发明人杨金花;刘忠;黄超;唐进;
- 地址215500 江苏省苏州市常熟市南三环路99号
- 申请号CN201520244618.2
- 申请时间2015年04月22日
- 申请公布号CN204563542U
- 申请公布时间2015年08月19日
- 分类号A63B69/40(2006.01)I;A63B67/18(2006.01)I;
