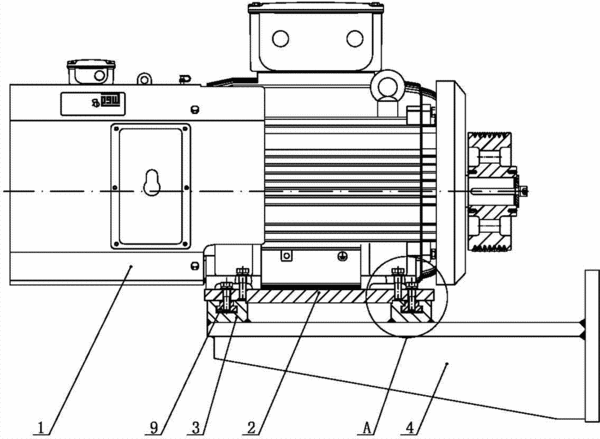

摘要:本实用新型涉及一种电机皮带张紧度快速调节装置,包括电机、电机支架和电机托板,电机固定连接在电机托板上,电机支架上方固定连接有两根相互平行的导轨,导轨的轴线与电机的轴线相互垂直,电机托板固定在导轨上,电机托板远离电机皮带的一侧设有向下弯折的折边,折边上设有调节螺栓孔,调节螺栓孔中旋接有调节螺栓,调节螺栓的端头顶在导轨的端部,调节螺栓上旋接有锁紧螺母,锁紧螺母压在折边上。导轨上设有T形槽,T形螺母旋接在托板固定螺栓的下端。导轨的相向端面上部分别设有导向台阶,电机托板的下端面设有向下凸出的导向凸台,导向凸台的两侧卡在两导轨的导向台阶之间。该装置使操作人员调节皮带时十分简便快捷且省力。
- 专利类型实用新型
- 申请人江苏扬力集团有限公司;
- 发明人赵先;周桂祥;庄健;肖江;
- 地址225000 江苏省扬州市邗江区邗江工业园扬力路99号
- 申请号CN201520147121.9
- 申请时间2015年03月16日
- 申请公布号CN204559306U
- 申请公布时间2015年08月12日
- 分类号H02K5/26(2006.01)I;
