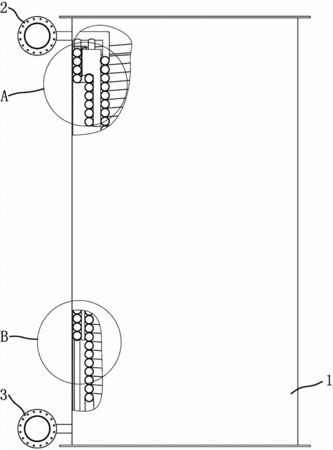

摘要:本实用新型提供了一种改良结构的立式锅炉中的锅炉体,属于锅炉技术领域。它解决了现有锅炉中的导热管采用的是直管,导热介质和炉腔内接触的时间过短,炉腔内升温速度慢;且加热管和炉体没有可靠的固定方式,加热管会出现晃动,噪音很大等技术问题。本改良结构的立式锅炉中的锅炉体,它包括本体、进口集箱、出口集箱和盘管,出口集箱呈圆筒状且位于本体上端,进口集箱呈圆筒状且位于本体下端,盘管呈螺旋形布置在本体内,盘管包括内盘管、中盘管和外盘管,外盘管贴靠在本体内侧,内盘管靠近于本体中心,中盘管位于内盘管与外盘管之间,内盘管、中盘管和外盘管的两端分别连接在进口集箱和出口集箱上。本实用新型具有加热速度快、噪音小的优点。
- 专利类型实用新型
- 申请人浙江特富锅炉有限公司;
- 发明人陈国梁;郑大勇;邓龙强;陈巧巧;
- 地址314423 浙江省嘉兴市海宁市海宁农业对外综合开发区海杭路
- 申请号CN201520237361.8
- 申请时间2015年04月20日
- 申请公布号CN204555317U
- 申请公布时间2015年08月12日
- 分类号F24H7/02(2006.01)I;F22B37/00(2006.01)I;
