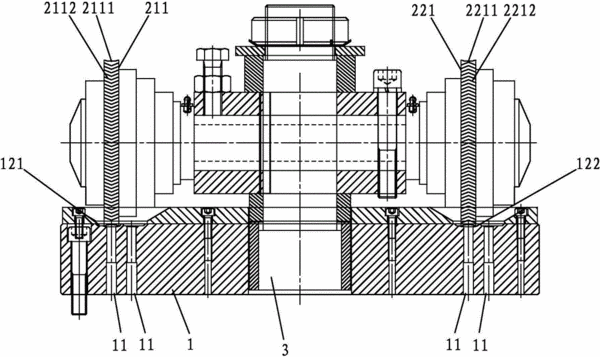

摘要：本实用新型提出一种改进型环保造粒机，包括平模模具和压辊装置，造粒孔以主轴的轴线为圆心排布成内外两圈，压辊装置包括至少一个外压辊，和至少一个内压辊，外压辊包括外压辊圈，内压辊包括内压辊圈；外压辊圈的辊压面上形成有外环形槽，外环形槽的横截面为弧形；内压辊圈的辊压面上形成有内环形槽，内环形槽的横截面为弧形。如此，本实用新型突破传统造粒机的构造形式，外压辊圈和内压辊圈在辊压平模模具上的造粒原料时，会利用横截面为弧形的外环形槽和内环形槽将造粒原料向内向下辊压，更加利于造粒原料进入造粒孔形成造粒成品。因而，本实用新型更利于造粒原料进入造粒孔形成造粒成品，显著提高了生产效率，结构新颖合理，实用性强。
- 专利类型实用新型
- 申请人福建省南安市海特机械有限公司;
- 发明人刘海滨;
- 地址362300 福建省泉州市南安市梅山镇307复线工业走廊
- 申请号CN201520186253.2
- 申请时间2015年03月31日
- 申请公布号CN204522933U
- 申请公布时间2015年08月05日
- 分类号B01J2/22(2006.01)I;B01J2/20(2006.01)I;
