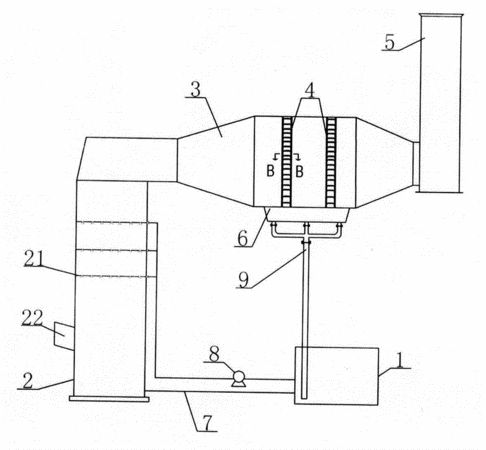

摘要：本实用新型公开了一种塔外除雾湿法烟气脱硫装置，它包括塔外循环池、脱硫塔、烟道、折板式除雾器、直排湿烟囱和集液槽，塔外循环池通过管道与脱硫塔底部连通，脱硫塔内固装数层喷淋管，喷淋管通过循环泵与塔外循环池连通，烟道为水平设置，烟道一端固装在脱硫塔顶部，折板式除雾器固装在烟道内，直排湿烟囱底部固装在烟道另一端，集液槽固装在烟道底部，集液槽通过排泄管与塔外循环池连通；烟气的流动方向与折板式除雾器的折板上的液滴的下落方向的夹角为90°，减少液滴下落过程中被烟气剪切分离和二次携带的可能性，液滴下落过程中，无需克服烟气拽力，烟道内烟气通过折板式除雾器的流速提高到6m/s左右，烟气脱硫效率大幅提高。
- 专利类型实用新型
- 申请人北京中科创新园环境技术有限公司;
- 发明人王开力;张羽;赵晓辉;李延庆;马琳琳;王慧红;
- 地址100195 北京市海淀区闵庄路3号玉泉慧谷11号楼西侧102室
- 申请号CN201520059528.6
- 申请时间2015年01月28日
- 申请公布号CN204522731U
- 申请公布时间2015年08月05日
- 分类号B01D53/80(2006.01)I;B01D53/50(2006.01)I;
