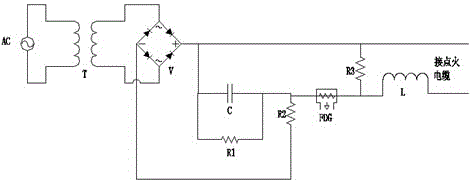

摘要：本实用新型涉及一种电子点火器的点火电路。其既能消除积炭对电火花的影响，又能将混有可燃气的低热值的燃料气电离后将其点燃，减少对可燃气热值的苛刻要求。一种电子点火器的点火电路，所述的点火电路包括电源AC，电源AC经变压器T变为高压交流，然后经高压整流硅堆整流，通过电阻R2对电容C进行充电，当电容C两端的电压达到放电管FDG的击穿电压时，放电管FDG击穿,电容C上所存储的电能经放电管FDG和电感线圈L输出，其中电阻R1对电容C进行充分放电，所述的输出端断路时，电阻R3进行放电保护。
- 专利类型实用新型
- 申请人陕西隆鑫元高科设备有限公司;
- 发明人范林培;
- 地址710043 陕西省西安市高新区新城科技产业园1幢10706
- 申请号CN201520057705.7
- 申请时间2015年01月28日
- 申请公布号CN204513450U
- 申请公布时间2015年07月29日
- 分类号F23Q3/00(2006.01)I;
