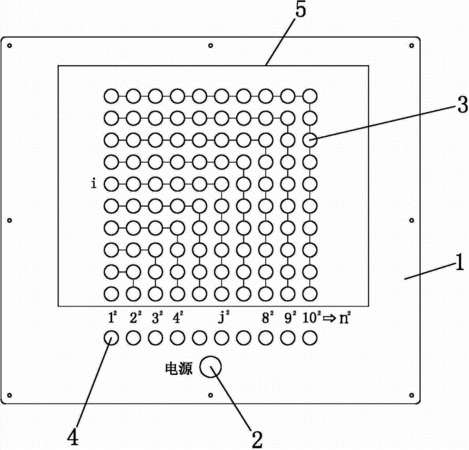

摘要：本实用新型公开了一种自然数平方的演示装置，包括面板、电源，面板上设有n行×n列的若干指示灯，按顺序定义第i行、第j列的指示灯为指示灯Nij，其中n、i、j为自然数，每列指示灯的下方均设有开关按钮，定义第j个开关按钮为开关按钮Mj，所有指示灯的负极均与电源负极相连，所有开关按钮的进线端均与电源正极相连，当j=1时，第1个开关按钮M1的出线端与指示灯N11的正极相连；当j＞1时，第j个开关按钮Mj的出线端与指示灯Njj、Nxj、Njx的正极均相连，其中x为小于j的所有自然数。本实用新型使用了结构性表示法使展示效果更生动形象；增设了按钮自锁功能，防止误按；指示灯安装在透明的罩壳内，防止指示灯损坏。
- 专利类型实用新型
- 申请人江苏华明科教设备有限公司;
- 发明人祁劲鹏;徐志华;
- 地址223002 江苏省淮安市经济技术开发区承德南路266号（淮安软件园）4号楼312室
- 申请号CN201520127002.7
- 申请时间2015年03月04日
- 申请公布号CN204463572U
- 申请公布时间2015年07月08日
- 分类号G09B19/02(2006.01)I;
