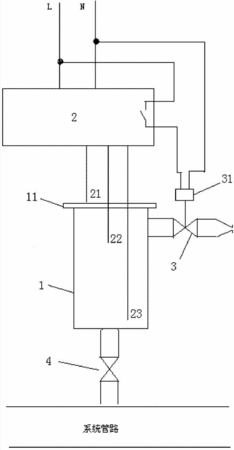

摘要:本实用新型提供一种电控自动排气装置,包括罐体、液位继电器、电磁阀、阀门等,供暖管道通过阀门与罐体相连通,罐体侧面靠上位置开有排气口,排气口上设有电磁阀,液位继电器的三个控制触点分别连接高位探头、中位探头、低位探头,低位探头伸入罐体靠近底部位置,中位探头伸入罐体接近并低于排气口位置,高位探头与罐体电气可靠电气连接未伸入罐体,中、低位两个探头均通过绝缘垫与罐体相密封连接;液位继电器的常开触点与电磁阀的线圈相连接。本实用新型可根据罐体内的液位情况通过控制电磁阀的打开或是闭合,将管道内多余的气体及时排出,保证供暖管路系统的稳定可靠运行。
- 专利类型实用新型
- 申请人北京博创家和节能技术有限公司;
- 发明人李志明;孙建涛;张林;米长明;张佳荣;国殿成;代才;
- 地址100070 北京市丰台区科学城中核路1号01号楼10层
- 申请号CN201520096895.3
- 申请时间2015年02月11日
- 申请公布号CN204460450U
- 申请公布时间2015年07月08日
- 分类号F24D19/08(2006.01)I;F24D19/10(2006.01)I;
