    大视场眼底成像装置

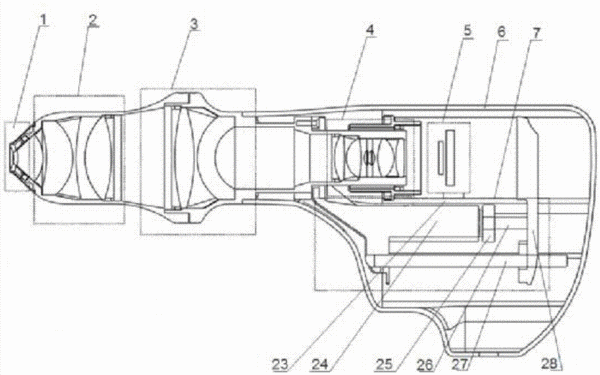

      摘要:本实用新型涉及一种大视场眼底成像装置,该装置包括装置壳体,在壳体内部上方由左至右依次同轴安装有照明模组、接目物镜模组、场镜模组、成像物镜模组及成像模组,在成像模组的下方安装有调整成像模组沿水平轴向移动的调焦模组。本实用新型装置使用LED为照明光源,发散角可达80度以上,实现在人眼眼底形成120度的均匀照明视场,采用USB3.0技术作为数据接口,可对散瞳后人眼的眼底实现20帧/秒的彩色实时摄像,采用像面移动的调焦方式,简化了整体光路结构,装置结构合理,设备体积大大减小。
    • 专利类型实用新型
    • 申请人天津市索维电子技术有限公司;
    • 发明人赵培泉;齐岳;王熙;张琨;王雪乔;
    • 地址300384 天津市滨海新区华苑产业区竹苑路6号2号楼2-201室
    • 申请号CN201420802435.3
    • 申请时间2014年12月17日
    • 申请公布号CN204445823U
    • 申请公布时间2015年07月08日
    • 分类号A61B3/14(2006.01)I;A61B3/12(2006.01)I;
