易插拔单孔插座插头

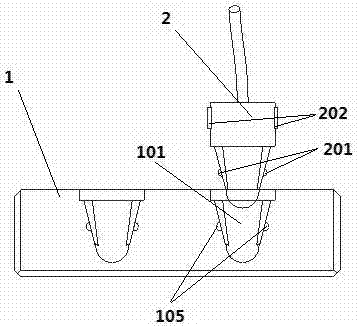

　　摘要：本实用新型公开了一种易插拔单孔插座插头，包括插座和插头，插座为塑料绝缘体并开有圆锥形插孔，插孔侧壁上设有零线触片与火线触片，插孔的底部设有地线触片，同时孔壁上开有两个对称的半球形小凹槽，插头也为圆锥形且锥面与锥底也设有对应电极触片，插头侧壁及端部分别设有可与插孔孔壁上小凹槽配合的定位钢珠和拔出按钮。当插头插入插孔时，锥面配合自动对中易插入，拔出时亦可一只手按住拔出按钮能轻易拔出，解决了普通插接头不易插拔的问题，同时单孔布置比一般的双孔插座节约空间和材料。

专利类型实用新型
申请人西华大学;
发明人易军;陈放;王强;张学强;李晓亮;杨洋;吴春利;陈静;王川东;余波;
地址610039 四川省成都市金牛区土桥金周路999号
申请号CN201520197210.4
申请时间2015年04月03日
申请公布号CN204441539U
申请公布时间2015年07月01日
分类号H01R13/04(2006.01)I;H01R13/10(2006.01)I;H01R13/631(2006.01)I;H01R13/633(2006.01)I;H01R13/639(2006.01)I;H01R24/00(2011.01)I;
