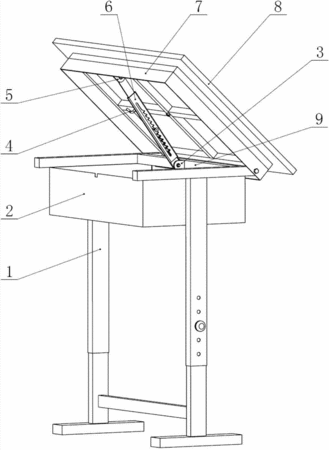

摘要：本实用新型公开了一种带限位伸缩杆的可旋转桌面翻盖绘图桌，包括桌腿、桌柜、桌面板支撑架和桌面板四部分。桌柜前侧未安装挡板，便于储存物品；桌面板支撑架与桌柜活动铰接，桌面板支撑架和桌柜之间设置限位伸缩杆，限位伸缩杆能够改变桌面板的开合角度；桌面板支撑架中心设置通孔，螺栓穿过通孔与桌面板中心的螺纹孔连接，桌面板能够绕该螺栓旋转；桌面板支撑架上设置弹簧插销，桌面板背面设置与插销相配合的横向摆正插销孔和纵向摆正插销孔，桌面板旋转，当插销对准横向摆正插销孔时，则横向固定桌面板，当插销对准纵向摆正插销孔时，则纵向固定桌面板。
- 专利类型实用新型
- 申请人四川省三新教学设备有限公司;
- 发明人许小丽;
- 地址642357 四川省资阳市安岳县石羊镇幺店村二组
- 申请号CN201420814661.3
- 申请时间2014年12月18日
- 申请公布号CN204427156U
- 申请公布时间2015年07月01日
- 分类号A47B27/18(2006.01)I;A47B27/02(2006.01)I;A47B27/14(2006.01)I;
