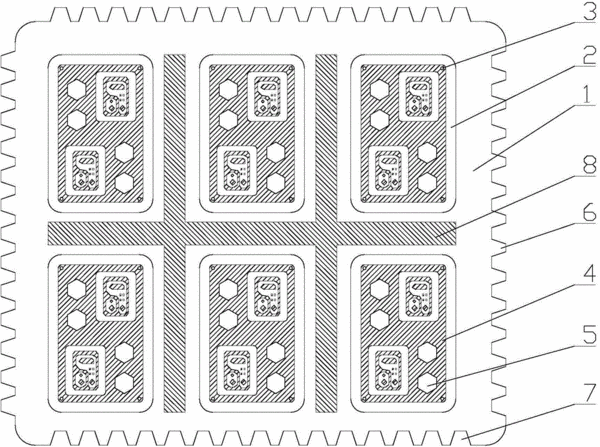

摘要:本实用新型涉及线路板的技术领域,尤其涉及一种高负载逆变电源线路板,具有矩形基板,所述矩形基板上均匀分布有若干块矩形焊盘,所述每块矩形焊盘的边缘处都均匀开设有若干个定位孔,每块矩形焊盘上均设置有矩形铜片,所述每块矩形铜片上均开设有若干个正六边形焊槽;矩形基板的上端面和左端面上都均匀设置有若干个等腰梯形凸块,矩形基板的下端面和右端面上都均匀开设有若干个等腰梯形凹槽,当两块线路板相连接时,一块线路板上的等腰梯形凸块与另一块线路上的等腰梯形凹槽相互插接。该高负载逆变电源线路板可有效避免电源短路现象发生,便于相互连接或拆分,避免相互间的损坏。
- 专利类型实用新型
- 申请人昆山金鹏电子有限公司;
- 发明人姚世荣;程林海;
- 地址215341 江苏省苏州市昆山市千灯镇民营开发区宏洋路8号
- 申请号CN201520096688.8
- 申请时间2015年02月10日
- 申请公布号CN204425786U
- 申请公布时间2015年06月24日
- 分类号H05K1/11(2006.01)I;
