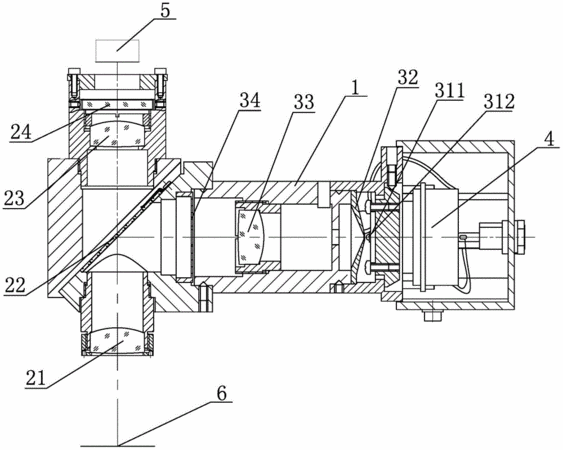

摘要：本实用新型公开了一种生物芯片荧光检测装置，包括外壳体，外壳体内设置有光源激发光路和荧光光斑成型光路，荧光光斑成型光路包括自下而上依次设置的第一透镜、荧光分色镜、第二透镜和截止片，特点是光源激发光路包括LED发光源，LED发光源与荧光分色镜之间依次水平设置有第一小孔光阑、第三透镜和第二小孔光阑，第一小孔光阑包括第一小孔，第二小孔光阑包括第二小孔，第一小孔的水平中心线、第二小孔的水平中心线与荧光分色镜的水平中心线重合。优点是光源激发光路的激发光源采用LED发光源，LED发光源结构简单、体积小、功耗小且使用寿命长，便于更换和维护。
- 专利类型实用新型
- 申请人南京江南永新光学有限公司;
- 发明人钟小英;
- 地址210038 江苏省南京市南京经济技术开发区恒达路9号
- 申请号CN201520111027.8
- 申请时间2015年02月15日
- 申请公布号CN204422420U
- 申请公布时间2015年06月24日
- 分类号G01N21/64(2006.01)I;
