一种LED汽车远近光一体前照灯用多功能偏光透镜

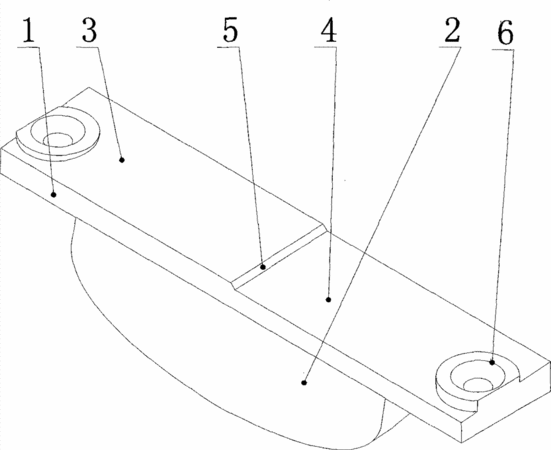

　　摘要：本实用新型提出一种LED汽车远近光一体前照灯用多功能偏光透镜，能够形成近光截止线光形；远光模块开启后，形成与近光相反地截止线光形，通过透镜主体将远光模块形成的光形向上或下偏移，使上下两部分光线叠加，得到远光。包括透镜主体和遮光板，透镜主体和遮光板是一体式结构，遮光板两端设有连接孔，遮光板顶部设有上遮光面和下遮光面，上遮光面和下遮光面之间是斜遮光面，上遮光面、下遮光面和斜遮光面上涂覆有黑色阻光涂层，上遮光面、下遮光面与水平面之间有夹角，透镜主体的入射光面为弧面，出射光面为斜面。本实用新型能为近光提供截止线，得到好的近光；且配合下部透镜主体的偏光作用可精确控制上半部分远光上下偏移，得到完美远光。

专利类型实用新型
申请人郑州科仪科贸有限公司;
发明人邱丽;
地址450003 河南省郑州市金水区农业路国际企业中心B座1803室
申请号CN201420864871.3
申请时间2014年12月22日
申请公布号CN204403999U
申请公布时间2015年06月17日
分类号F21S8/10(2006.01)I;F21V13/02(2006.01)I;F21Y101/02(2006.01)N;F21W101/02(2006.01)N;F21W101/10(2006.01)N;
