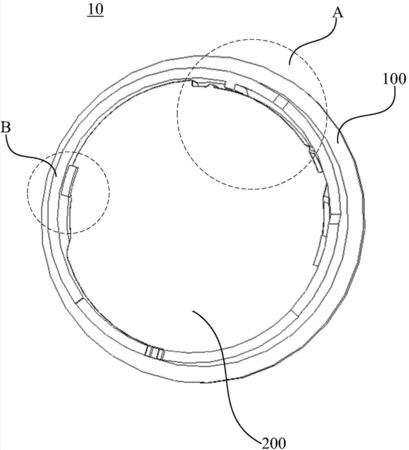

摘要：本实用新型涉及一种呼吸机及其旋钮组件，所述旋钮组件包括旋钮及与所述旋钮相适配的模块；所述旋钮包括旋钮主体及垂直设置于所述旋钮主体一侧面上的安装部，所述安装部为环状结构，所述安装部的内侧壁上设有沿所述旋钮轴向延伸的第一凸筋；所述模块包括模块连接部，所述模块连接部的周缘开设有限位槽，所述限位槽沿所述模块连接部的周向延伸，所述第一凸筋位于所述限位槽内，且被所述限位槽的两侧壁所限位；所述限位槽的槽底还设有至少一个沿所述模块轴向延伸的功能位置凸棱，所述功能位置凸棱的高度小于所述限位槽侧壁的高度。上述旋钮组件在转动时具有清晰的反馈，且具备一定的位置保持性。
- 专利类型实用新型
- 申请人深圳迈瑞生物医疗电子股份有限公司;
- 发明人熊志斌;姚刚;邬学涛;陈永辉;
- 地址518057 广东省深圳市南山区高新技术产业园区科技南十二路迈瑞大厦1-4层
- 申请号CN201420660850.X
- 申请时间2014年11月06日
- 申请公布号CN204395158U
- 申请公布时间2015年06月17日
- 分类号A61M16/00(2006.01)I;
