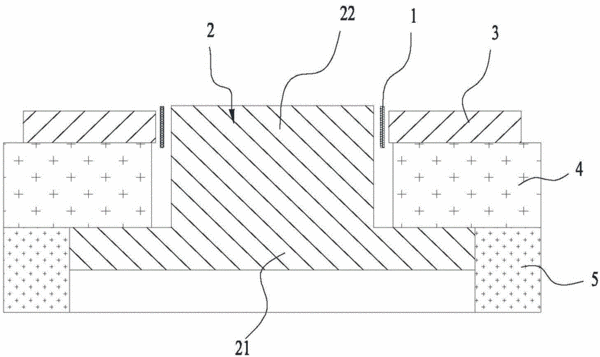

摘要:本实用新型公开了一种扬声器磁路结构,包括音圈、T铁、前夹板、主磁钢和第一侧磁钢,T铁具有底板和由底板中垂直伸出的柱体,主磁钢、前夹板和音圈均环套于柱体外围,主磁钢层叠于底板顶面,前夹板层叠于主磁钢顶面;音圈位于前夹板的套口和柱体外壁之间,且音圈分别与前夹板、柱体外壁之间形成磁隙;第一侧磁钢环套于底板外围,且该第一侧磁钢与主磁钢的下表面紧贴配合或间隙配合。本实用新型能减少漏磁,提高磁路磁隙的磁通量,同时降低磁路结构的高度,让扬声器可以做得更小、更薄,成本更低。
- 专利类型实用新型
- 申请人国光电器股份有限公司;广州市国光电子科技有限公司;
- 发明人钟柳强;
- 地址510800 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201420873489.9
- 申请时间2014年12月31日
- 申请公布号CN204392543U
- 申请公布时间2015年06月10日
- 分类号H04R9/02(2006.01)I;
