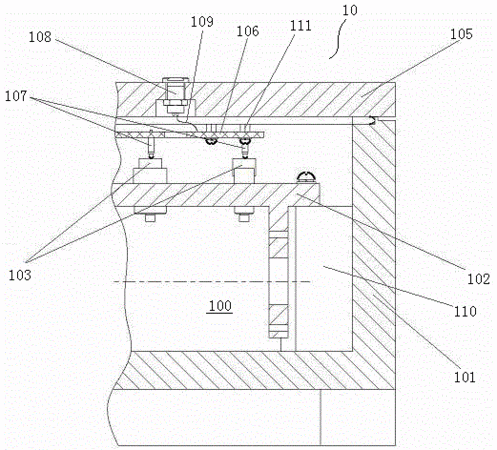

摘要：本实用新型提出一种真空腔体组件，包括：真空腔体内具有开口向上的真空腔；安装板固设在真空腔内；金属挡板布置在安装板的上表面上且与安装板绝缘；电载体设在安装板上且与金属挡板通过第一引线相连；真空腔体盖设在真空腔体的上面以封闭真空腔的开口；PCB板设在真空腔体盖的下面；电流弹针设在PCB板上且与金属挡板压接；电穿通密封件设在真空腔体盖上且通过第二引线与PCB板相连。根据本实用新型实施例的真空腔体组件，利用电流弹针与金属挡板压接的形式，实现下压内置式电载体与真空腔体盖方向安装的电穿通密封件在电信号层面上的连接，安全稳定可靠，又不影响拆装与维护。
- 专利类型实用新型
- 申请人江苏天瑞仪器股份有限公司;
- 发明人应刚;张佶;潘翔;章凯;谢文沛;周立;
- 地址215347 江苏省苏州市昆山市玉山镇中华园西路1888号天瑞产业园
- 申请号CN201520112642.0
- 申请时间2015年02月16日
- 申请公布号CN204391039U
- 申请公布时间2015年06月10日
- 分类号H01J49/02(2006.01)I;H01J49/26(2006.01)I;
