    LED屏支撑架及LED幕屏

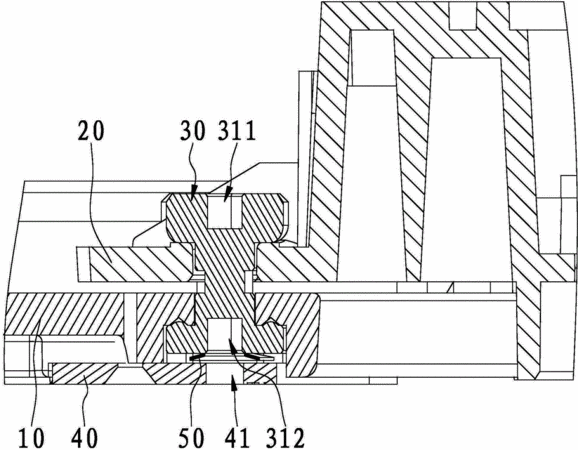

      摘要:本实用新型适用于LED显示屏领域,提供了一种LED屏支撑架及LED幕屏,该LED屏支撑架包括安装板、电源盒和连接杆,电源盒上开设有第一安装孔,安装板上开设有第二安装孔;连接杆包括具有相对的第一端与第二端的连接柱、位于连接柱的第二端的凸帽和由连接柱的第一端凸伸出的挂耳;第一安装孔包括第一通孔和第一开口,第一开口与第一通孔相连通;第二安装孔包括第二通孔和第二开口,第二开口与第二通孔相连通;凸帽的直径大于第二通孔的内径。通过挂耳和凸帽分别抵持电源盒的背面与安装板的前表面,将电源盒与安装板相连,既可以从前面旋转连接柱,也可以从背面旋转连接柱带动挂耳落入第一开口中,就电源盒从连接杆脱离,实现拆卸电源盒。
    • 专利类型实用新型
    • 申请人深圳市奥拓电子股份有限公司;
    • 发明人凡小飞;何进龙;刘玲;李选中;吴振志;沈毅;吴涵渠;
    • 地址518000 广东省深圳市南山区高新技术产业园南园T2栋A6-B
    • 申请号CN201420833198.7
    • 申请时间2014年12月24日
    • 申请公布号CN204390645U
    • 申请公布时间2015年06月10日
    • 分类号G09F9/33(2006.01)I;
