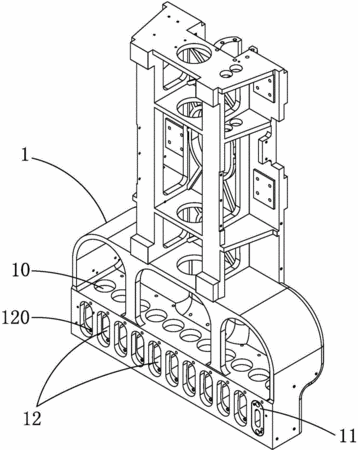

摘要：本实用新型涉及一种用于多主轴雕铣机的主轴紧凑安装型主轴箱，包括主轴箱体，所述的主轴箱体上开设有多个并排设置的主轴孔，主轴从所述的主轴孔中穿过，所述的主轴箱还包括用于将位于所述的主轴孔内的主轴进行定位的主轴压块，所述的主轴箱体上开设有多个主轴压块孔，每个所述的主轴压块孔与主轴孔相一一对应，所述的主轴压块插设在所述的主轴压块孔内，并且所述的主轴压块的端部从主轴的径向上将主轴抵住。本实用新型通过采用主轴压块对主轴在其径向上实现定位，实现在有限大小的主轴箱上设置尽可能多的主轴，设计合理，结构简单。
- 专利类型实用新型
- 申请人苏州市宝玛数控设备有限公司;
- 发明人邵剑民;孙新普;
- 地址215151 江苏省苏州市高新开发区浒关工业园浒莲路42号
- 申请号CN201520043369.0
- 申请时间2015年01月22日
- 申请公布号CN204381411U
- 申请公布时间2015年06月10日
- 分类号B23B19/00(2006.01)I;B23B19/02(2006.01)I;
