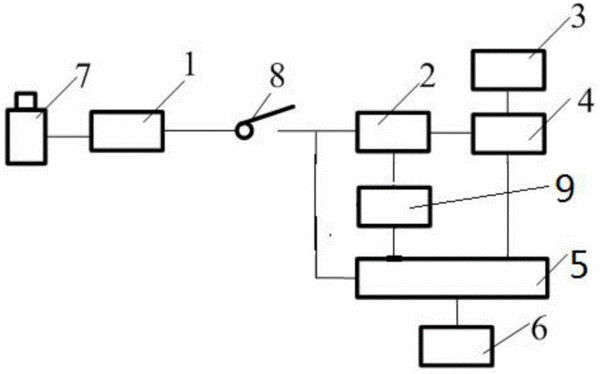

摘要：一种场效应管全桥直流电机驱动装置，该装置包括电源接口模块、直流稳压电路模块、微控制器接口模块、光电隔离模块、电机驱动模块、电机接口模块、电池、电源供电开关模块、直流升压模块。电池通过电源接口模块与电源供电开关模块连接；电源供电开关模块分别与直流稳压电路模块、电机驱动模块连接；直流稳压电路模块分别与光电隔离模块连接、直流升压模块连接；微控制器接口模块与光电隔离模块连接；直流稳压电路模块通过直流升压模块与电机驱动模块连接，光电隔离模块与电机驱动模块连接；电机驱动模块与电机接口模块连接。
- 专利类型实用新型
- 申请人北京电子科技职业学院;
- 发明人邱钊鹏;张晓冬;陈容红;杜蕊;徐思德;
- 地址100029 北京市朝阳区太阳宫芍药居甲1号
- 申请号CN201520035699.5
- 申请时间2015年01月19日
- 申请公布号CN204376791U
- 申请公布时间2015年06月03日
- 分类号H02P7/29(2006.01)I;
