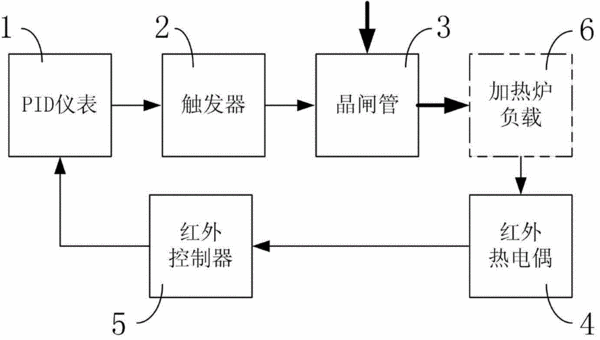

摘要：本实用新型公开了一种基于红外线测温的加热炉温控装置，包括PID仪表(1)、触发器(2)、晶闸管(3)、红外热电偶(4)和红外控制器(5)，被温控的加热炉负载(6)通过晶闸管(3)与外部交流电源相连，所述PID仪表(1)的控制输出端依次通过触发器(2)与晶闸管(3)的控制端相连，所述红外控制器(5)通过红外热电偶(4)采集被温控的加热炉负载(6)的温度并输出至PID仪表(1)的反馈输入端。本实用新型具有基于红外线非接触式测温、响应时间快、量程范围大、温度控制性能好的优点。
- 专利类型实用新型
- 申请人合肥科晶材料技术有限公司;
- 发明人娄晓峰;王伟;钱坤;江晓平;
- 地址230031 安徽省合肥市长江西路669号华源实业园
- 申请号CN201420843059.2
- 申请时间2014年12月25日
- 申请公布号CN204373437U
- 申请公布时间2015年06月03日
- 分类号F27D19/00(2006.01)I;
