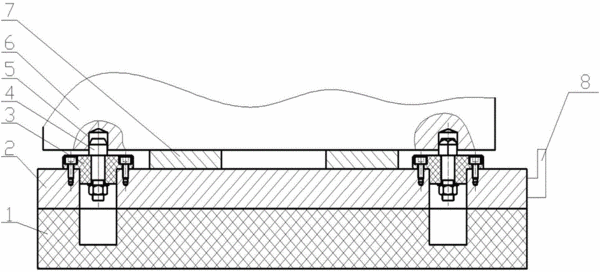

摘要：本实用新型公开了一种防止电解烧伤气缸体定位销孔的工装。该工装包括：工装绝缘板；工装导电板，其设置在所述工装绝缘板的顶面，该工装导电板开设有绝缘法兰的让位孔，该让位孔的外侧圆周均匀开设有法兰安装螺纹孔；导电定位块，设置在所述工装导电板的顶面，用于支撑气缸体；绝缘法兰，其中部开设有定位销孔，该定位销孔的外侧圆周开设有多个法兰安装孔；以及定位销，其包括：定位头部和杆部，该杆部包括：与定位头部连接的光杆和位于杆部末端的螺纹杆。该工装提高加工的质量，降低了气缸体的废品率，使电解工序能持续有效进行。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人黄增砂;范才翼;禤艺;李华浩;李积波;黄幸周;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201520011082.X
- 申请时间2015年01月08日
- 申请公布号CN204366219U
- 申请公布时间2015年06月03日
- 分类号B23H11/00(2006.01)I;B23H9/02(2006.01)I;
