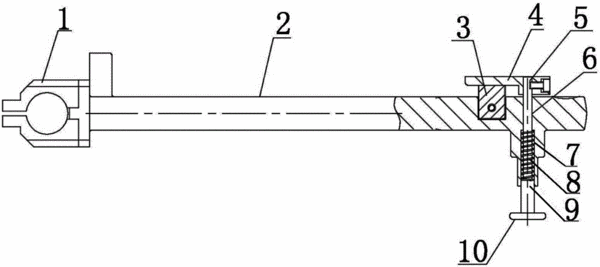

摘要：本实用新型公开了一种大变形量引伸计夹持装置，本实用新型包括用于连接引伸计信号采集端的连接座、用于夹持试样的夹持部，所述连接座与夹持部通过悬臂连接，所述夹持部包括夹持片、与夹持片垂直连接的夹持杆，所述夹持杆通过垂直设置在悬臂上的通孔连接在悬臂上，所述夹持杆与悬臂之间设置有压缩的弹簧。本实用新型采用这种结构后，利用夹持杆与悬臂之间设置的压缩的弹簧来实现试样的夹紧和松开，同时夹持杆可以进行360度旋转进行装样和，结构简单、操作方便，并且可以根据需要更换弹簧实来满足不同夹持力的需求，夹持效果好，不易滑脱试样。
- 专利类型实用新型
- 申请人济南试金集团有限公司;济南时代试金试验机有限公司;
- 发明人吴洪晓;王健;
- 地址250022 山东省济南市槐荫区南辛庄西路138号
- 申请号CN201420818171.0
- 申请时间2014年12月22日
- 申请公布号CN204359602U
- 申请公布时间2015年05月27日
- 分类号G01N3/04(2006.01)I;
